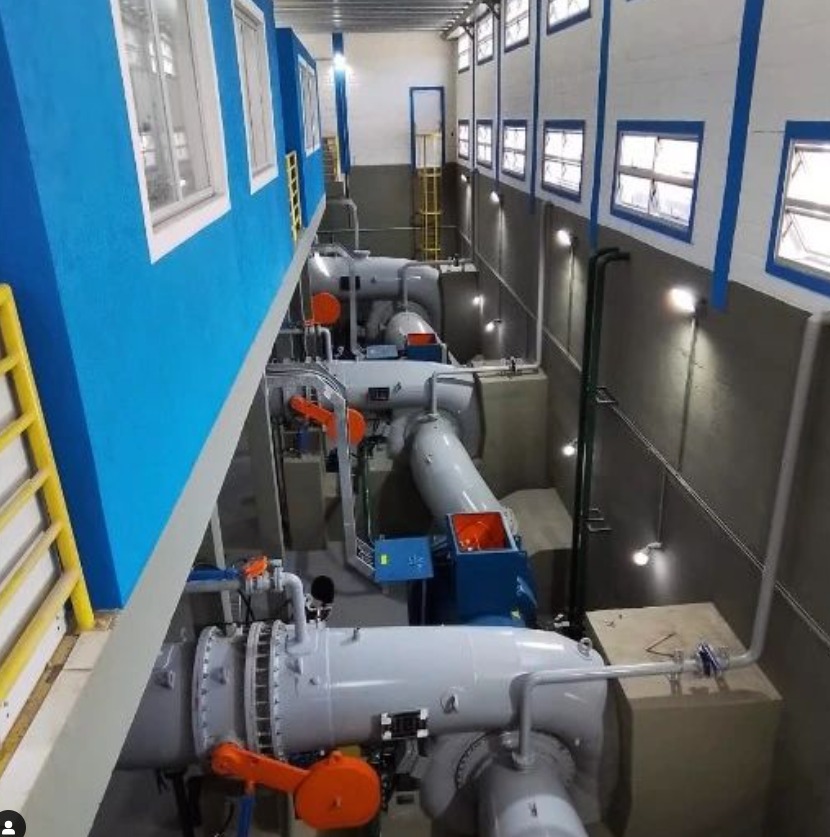

Turbinas, geradores e unidades hidráulicas
Verificação mecânica e elétrica do conjunto, ensaios em vazio, sobrevelocidade e acompanhamento da tomada de carga.
Serviço
Comissionamento de centrais geradoras.
Equipe especializada em geração para comissionar CGHs e UFVs: turbinas, geradores, unidades hidráulicas, painéis, CLPs, IHMs e relés de proteção — com registro técnico de cada ensaio.
Escopo
O que a 2R comissiona.

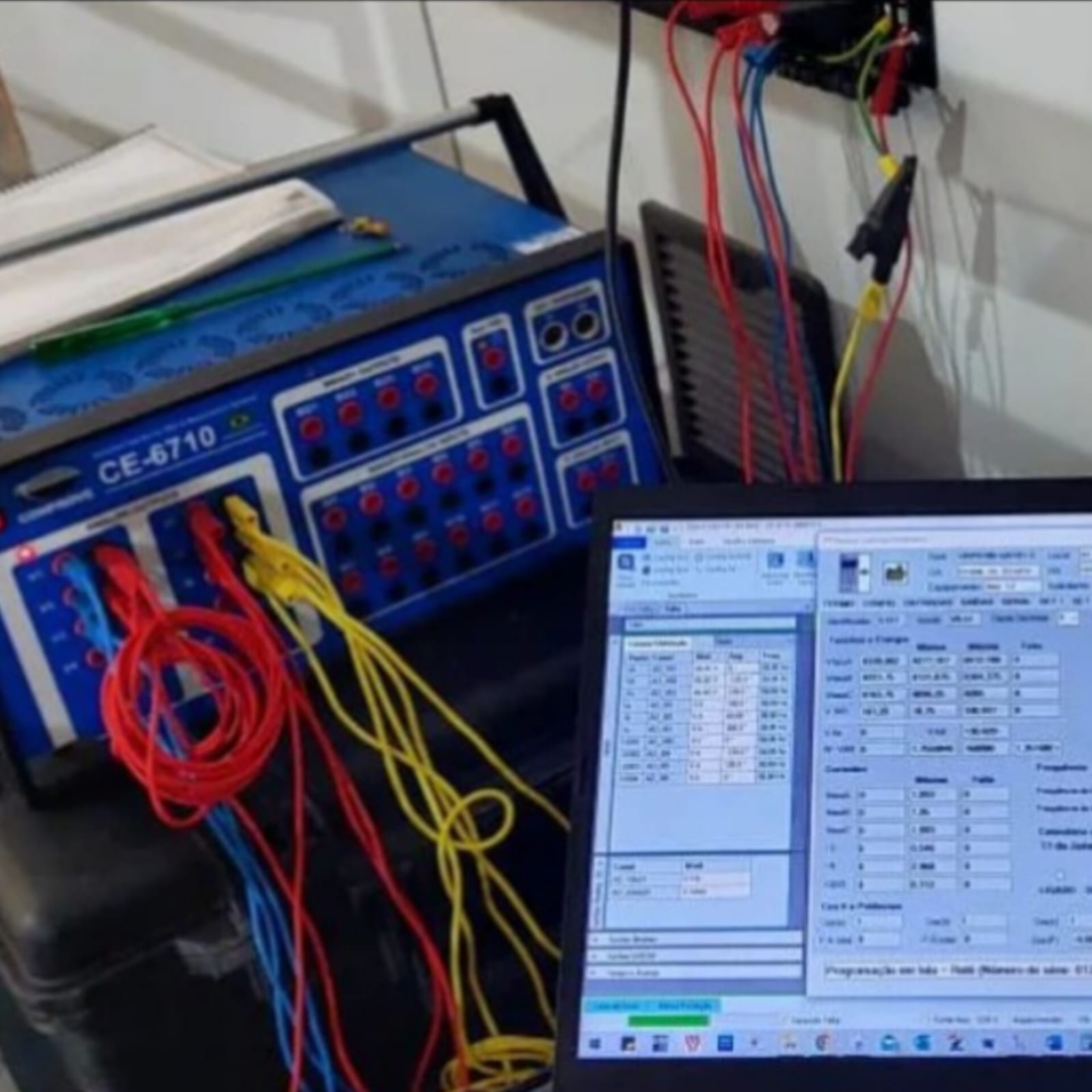

Relés de proteção
Comissionamento, parametrização e testes: injeção secundária, verificação de trip, interlocks e leitura de oscilografia.

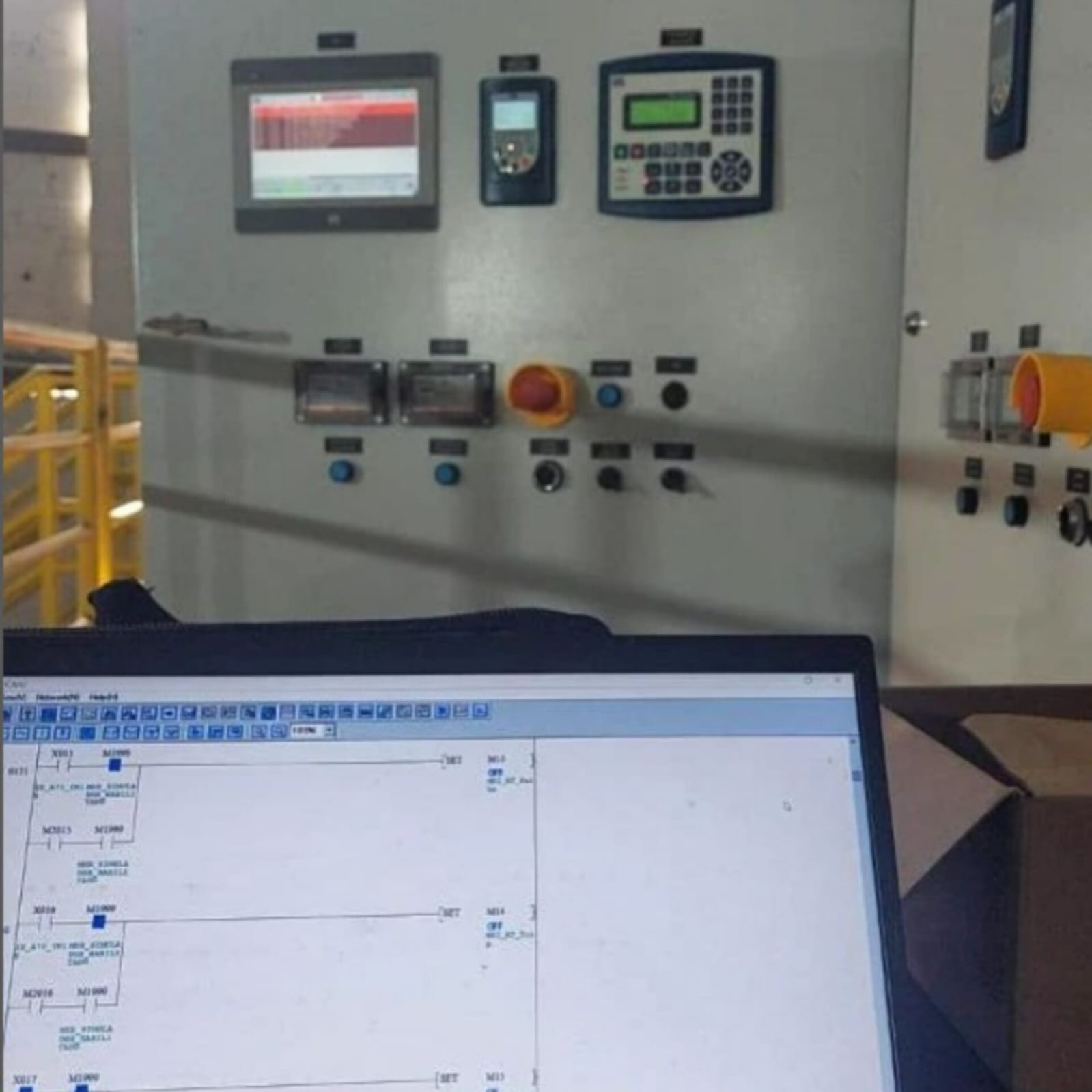

Painéis, CLPs, IHMs e reguladores
Painéis de controle e proteção, lógica de CLP, telas de IHM e ajuste dos reguladores de velocidade e de tensão.
Método
Seis fases, na ordem em que a planta precisa.
Cada fase gera registro. Nenhuma começa antes da anterior fechar.
Pré-comissionamento
Antes de qualquer tensão na planta: conferência do que foi montado contra o que foi projetado.
- Conferência de projeto e levantamento as-built
- Inspeção visual e dimensional da montagem eletromecânica
- Continuidade, identificação e conferência de cabos
- Verificação do sistema de aterramento
- Checagem da instrumentação de campo
Ensaios sem tensão
Todos os ensaios que precisam acontecer com a planta desenergizada, medindo o que depois não dá para medir.
- Resistência de isolamento com megôhmetro até 10 kV
- Resistência ôhmica de enrolamentos
- Polaridade e relação de transformação de TCs e TPs
- Loop check de entradas e saídas do CLP
- Ensaio de malhas de comando e intertravamento
Proteção e parametrização
O ajuste que decide se a máquina desliga na hora certa — ou não desliga.
- Parametrização dos relés conforme estudo de proteção
- Injeção secundária e verificação de atuação
- Teste de trip, bloqueio e intertravamentos
- Verificação de oscilografia e registro de eventos
- Comunicação com o supervisório e sinalização
Energização e testes em vazio
Primeira tensão na planta, em etapas, com a máquina girando sem carga.
- Energização escalonada dos painéis e do transformador
- Verificação de sequência de fase e sincronismo de referência
- Ajuste do regulador de tensão e curva de excitação
- Testes de rotação, disparo e sobrevelocidade da turbina
- Verificação de alarmes, temperaturas e níveis
Sincronismo e testes em carga
A máquina entra em paralelo e é levada até a condição real de operação.
- Ajuste do regulador de velocidade
- Sincronismo manual e automático
- Tomada de carga escalonada
- Ensaio de rejeição de carga
- Medição de vibração e temperatura em regime
Entrega técnica
O que fica com o cliente depois que a equipe sai da usina.
- Testes de aceitação em campo (TAF)
- Ajuste fino das malhas de controle
- Treinamento da equipe de operação e manutenção
- Data book com todos os relatórios de ensaio
- Documentação as-built atualizada
